特定单元-釜式反应器单元安全技能培训与考核装置
时间:2024-09-05 10:28:16    浏览次数:120

1、装置功能

根据《安监总宣教﹝2014﹞139号国家安全监管总局关于印发特种作业安全技术实际操作考试标准及考试点设备配备标准(试行)的通知》的要求开发,符合《特种作业安全技术实际操作考试标准及考试点设备配备标准》中釜式反应器单元实操考试要求。

在本装置上完成釜式反应器单元作业现场安全隐患排除实操考核系统(K3)及作业现场应急处置实操考核系统(K4)的培训、考试。

2、主要配置

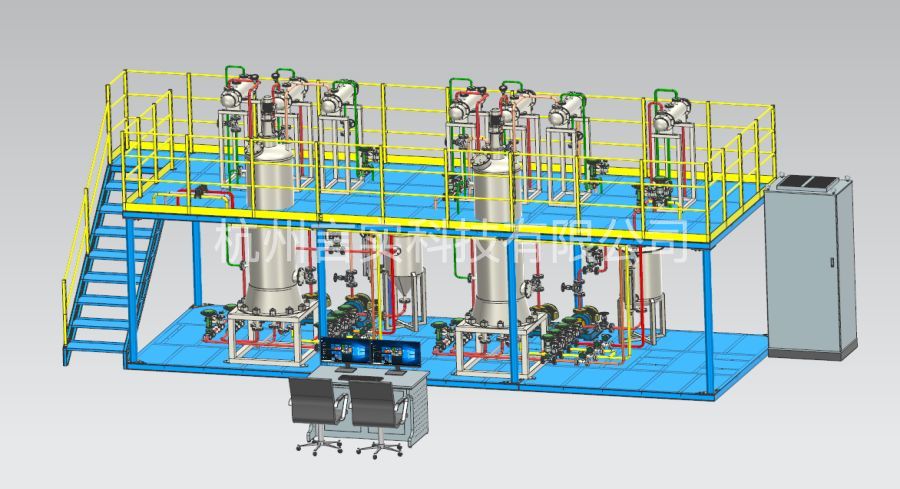

1)工艺对象设备:含钢质框架(整体尺寸:长×宽×高≥8200×2500×3100mm)、第一反应器、第一反应器外部冷却器、第一反应器悬浮物循环泵、管道及管件等。

2)阀门仪表:含远程控制阀、手动切断阀、压力传感器、温度传感器、流量计及液位计等。

3)安全防护用品:含对讲机、担架、扳手、物品柜等。

4)控制系统:含控制器、输入模块、输出模块、电气元件、线缆桥架等。

5)操作站:≥19寸高清显示屏,分辨率≥1280×1024, CPU不低于I3、硬盘≥128G固态、内存≥4G。

6)软件:含在线实操考核软件和离线三维操作考核软件,在线实操考核软件支持刷身份证、账号密码登录,实现设备自主输入和审核考生信息等功能,离线三维操作考核软件由特种作业考试管理系统、DCS监控系统和三维实操场景三部分组成,可实现正式考试、模拟考试和练习三种模式。

7)管理系统:对学员信息、考核成绩等进行统一管理(共用)。
